Основные технические характеристики
| Название | Значение |
|---|---|
| Параметры измеряемой среды: | |
| Температура | +5…+150 °С |
| Давление | не более 2,5 МПа |
| Электропроводность | не менее 200 мкСм/м |
| Параметры прибора: | |
| Погрешность измерения | ±1 % |
| Диапазон измерения | 0,0064…4524,0 м?/ч |
| Диаметр ПП | DN 15…400 мм |
| Технологическое присоединение | фланцевое |
| Футеровка ПП | фторопласт Ф-4 |
| Материал электродов | нержавеющая сталь 12Х18Н10Т |
| Исполнение ИБ | моноблок, выносной |
| Индикация ИБ | жидкокристаллический дисплей |
| Выходные сигналы | аналоговый (0…5 мА, 0…20 мА, 4…20 мА), импульсный с нормированным весом импульса (л/имп), RS-485, Modbus RTU |
| Напряжение питания с блоком питания | 12 В, 24 В 220 В |
| Исполнение оболочки по ГОСТ 14254: первичный преобразователь / измерительный блок |
IP65 или IP68 / IP65 |
Минимальный, переходный, наибольший расходы указаны в Таблице 1.
Таблица 1
| Dу, мм | Qнаим, м3/ч | Qп1, м3/ч | Qп2, м3/ч | Qнаиб, м3/ч |
|---|---|---|---|---|
| 15 | 0,0064 | 0,026 | 0,064 | 6,40 |
| 20 | 0,0113 | 0,045 | 0,113 | 11,30 |
| 25 | 0,0176 | 0,070 | 0,176 | 17,60 |
| 32 | 0,0290 | 0,116 | 0,290 | 29,00 |
| 40 | 0,0450 | 0,180 | 0,450 | 45,00 |
| 50 | 0,0710 | 0,284 | 0,710 | 71,00 |
| 65 | 0,1180 | 0,472 | 1,180 | 118,00 |
| 80 | 0,1810 | 0,724 | 1,810 | 181,00 |
| 100 | 0,2840 | 1,136 | 2,840 | 284,00 |
| 150 | 0,6360 | 2,544 | 6,360 | 636,00 |
| 200 | 1,1300 | 4,520 | 11,300 | 1130,00 |
| 250 | 1,7600 | 7,000 | 17,680 | 1768,00 |
| 300 | 2,5440 | 10,180 | 25,440 | 2544,00 |
| 400 | 4,5240 | 18,100 | 45,240 | 4524,00 |
Где:
Dу – диаметр условного прохода ПП;
Qнаим – минимальный расход;
Qп1 и Qп2 – переходные расходы;
Qнаиб – наибольший расход;
- пределы допускаемой основной относительной погрешности ? расходомера в зависимости от диапазона измеряемого расхода:
- Qп2 ? Q ? Qнаиб должен составлять ±1 %;
- Qп1 ? Q < Qп2 должен составлять ±2 %;
- Qнаим ? Q < Qп1 должен составлять ±4 %.
расходомер может выводить на индикатор измерительного блока и (или) через интерфейс RS-485, и (или) через токовый выход, и (или) через импульсный выход на внешние устройства параметры, указанные в Таблице 2.
Таблица 2
| Параметры | На индикатор | Через интерф. RS-485 | Через токовый выход | Через импульсн. выход |
|---|---|---|---|---|
| объем жидкости, V (м3, л) | + | + | + | |
| часовой архив, Vч | + | + | ||
| дополнительный счетчик с возможностью обнуления, VD (м3, л) | + | |||
| время наработки, t (ч) | + | + | ||
| объемный (мгновенный) прямой расход жидкости, Q (м3/ч; л/мин; %) | + | + | + | + |
| объемный (мгновенный) обратный расход жидкости, Q (м3/ч; л/мин; %) с указанием обратного направления потока (знак «минус») | + | + | + | |
| масштаб шкалы расхода по токовому выходу QI, (%) (от 10 % до 100 % Qmax) | + | |||
| диапазон выходного тока, I (мА) | + | |||
| вес импульса, ps (л/имп) | + | |||
| диаметр условного прохода, Dу (мм) | + | + | ||
| сетевой адрес в сети RS-485, A | + | + | ||
| коэффициент демпфирования (сглаживания) показаний мгновенного расхода ?, (не более 3) | + |
Руководство по эксплуатации РСЦ 000 001 РЭ 2019 ВТК Прибор (скачать)
Свидетельство об утверждении типа средств измерений РСЦ (ВТК Прибор) (скачать)
Описание типа средств измерений РСЦ № 71286-18 (ВТК Прибор) (скачать)
Сертификат соответствия технического регламента Таможенного союза ТР ТС 2018 РСЦ (скачать)
Сертификат о признании утверждения типа СИ Республика Казахстан 2018 (скачать)
Экспертное заключение от 30.01.2019 г. Центр гигиены и эпидемиологии — РСЦ (скачать)

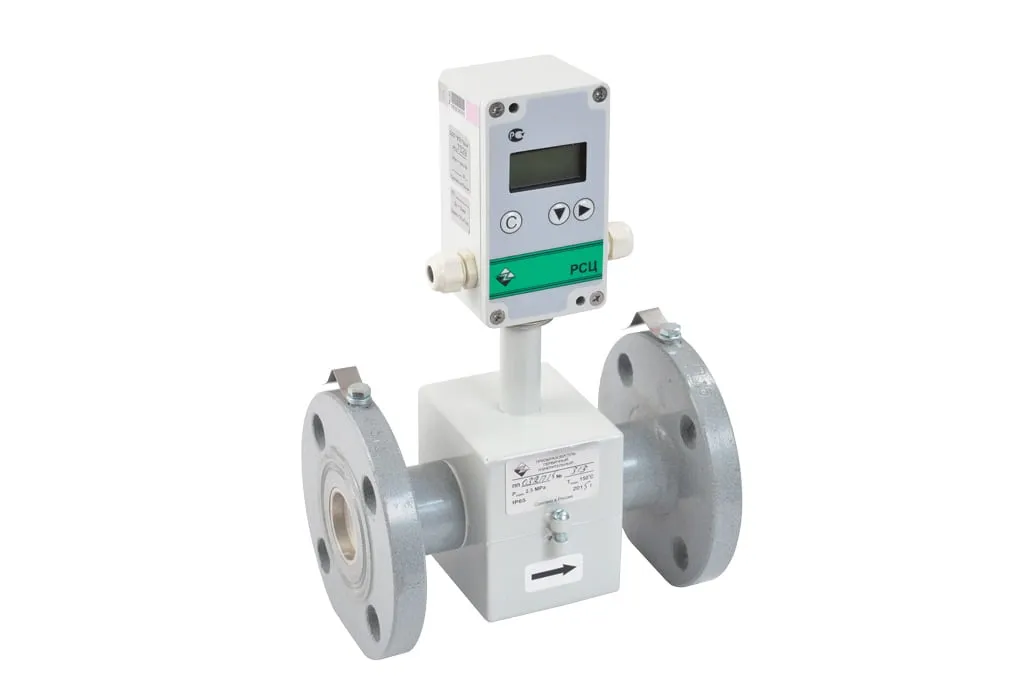

Купить расходомер-счетчик электромагнитный РСЦ для неагрессивных сред
Расходомер-счетчик электромагнитный РСЦ предназначен для измерения прямого и реверсного расхода и суммарного объема протекающей по трубопроводу электропроводящей невзрывоопасной неагрессивной жидкости (вода питьевая, вода теплотехническая, другое).
Область применения
Расходомер применяется для технологического и коммерческого учета. Приборы могут использоваться в различных отраслях промышленности, таких как: водоподготовка, водоснабжение, водоотведение, энергетика, а так же в сфере ЖКХ.
Принцип работы и описание
- Принцип работы расходомера основан на законе электромагнитной индукции.
- Состав изделия:
- первичный преобразователь (ПП);
- измерительный блок (ИБ);
- блок питания;
- соединительный кабель (до 150 метров).
Особенности
- окружающая температура, -10…+50 °С;
- измерение прямого и реверсного расхода;
- функция архивирования накопленного объема и времени наработки;
- дистанционная передача данных;
- датчик «сухой» трубы;
- измерение расхода загрязненных сред (стоки, среды с различными включениями);
- отсутствие движущихся частей и потери давления;
- межповерочный интервал 4 года;
- гарантийный срок 36 месяцев;
- расходомер может выводить на индикатор измерительного блока и (или) через интерфейс RS-485, и (или) через токовый выход, и (или) через импульсный выход на внешние устройства параметры, указанные в Таблице 2.
Таблица 2
| Параметры | На индикатор | Через интерф. RS-485 | Через токовый выход | Через импульсн. выход |
|---|---|---|---|---|
| объем жидкости, V (м3, л) | + | + | + | |
| часовой архив, Vч | + | + | ||
| дополнительный счетчик с возможностью обнуления, VD (м3, л) | + | |||
| время наработки, t (ч) | + | + | ||
| объемный (мгновенный) прямой расход жидкости, Q (м3/ч; л/мин; %) | + | + | + | + |
| объемный (мгновенный) обратный расход жидкости, Q (м3/ч; л/мин; %) с указанием обратного направления потока (знак «минус») | + | + | + | |
| масштаб шкалы расхода по токовому выходу QI, (%) (от 10 % до 100 % Qmax) | + | |||
| диапазон выходного тока, I (мА) | + | |||
| вес импульса, ps (л/имп) | + | |||
| диаметр условного прохода, Dу (мм) | + | + | ||
| сетевой адрес в сети RS-485, A | + | + | ||
| коэффициент демпфирования (сглаживания) показаний мгновенного расхода ?, (не более 3) | + |
Основные технические характеристики
| Название | Значение |
|---|---|
| Параметры измеряемой среды: | |
| Температура | +5…+150 °С |
| Давление | не более 2,5 МПа |
| Электропроводность | не менее 200 мкСм/м |
| Параметры прибора: | |
| Погрешность измерения | ±1 % |
| Диапазон измерения | 0,0064…4524,0 м?/ч |
| Диаметр ПП | DN 15…400 мм |
| Технологическое присоединение | фланцевое |
| Футеровка ПП | фторопласт Ф-4 |
| Материал электродов | нержавеющая сталь 12Х18Н10Т |
| Исполнение ИБ | моноблок, выносной |
| Индикация ИБ | жидкокристаллический дисплей |
| Выходные сигналы | аналоговый (0…5 мА, 0…20 мА, 4…20 мА), импульсный с нормированным весом импульса (л/имп), RS-485, Modbus RTU |
| Напряжение питания с блоком питания | 12 В, 24 В 220 В |
| Исполнение оболочки по ГОСТ 14254: первичный преобразователь / измерительный блок |
IP65 или IP68 / IP65 |
Минимальный, переходный, наибольший расходы указаны в Таблице 1.
Таблица 1
| Dу, мм | Qнаим, м3/ч | Qп1, м3/ч | Qп2, м3/ч | Qнаиб, м3/ч |
|---|---|---|---|---|
| 15 | 0,0064 | 0,026 | 0,064 | 6,40 |
| 20 | 0,0113 | 0,045 | 0,113 | 11,30 |
| 25 | 0,0176 | 0,070 | 0,176 | 17,60 |
| 32 | 0,0290 | 0,116 | 0,290 | 29,00 |
| 40 | 0,0450 | 0,180 | 0,450 | 45,00 |
| 50 | 0,0710 | 0,284 | 0,710 | 71,00 |
| 65 | 0,1180 | 0,472 | 1,180 | 118,00 |
| 80 | 0,1810 | 0,724 | 1,810 | 181,00 |
| 100 | 0,2840 | 1,136 | 2,840 | 284,00 |
| 150 | 0,6360 | 2,544 | 6,360 | 636,00 |
| 200 | 1,1300 | 4,520 | 11,300 | 1130,00 |
| 250 | 1,7600 | 7,000 | 17,680 | 1768,00 |
| 300 | 2,5440 | 10,180 | 25,440 | 2544,00 |
| 400 | 4,5240 | 18,100 | 45,240 | 4524,00 |
Где:
Dу – диаметр условного прохода ПП;
Qнаим – минимальный расход;
Qп1 и Qп2 – переходные расходы;
Qнаиб – наибольший расход;
- пределы допускаемой основной относительной погрешности ? расходомера в зависимости от диапазона измеряемого расхода:
- Qп2 ? Q ? Qнаиб должен составлять ±1 %;
- Qп1 ? Q < Qп2 должен составлять ±2 %;
- Qнаим ? Q < Qп1 должен составлять ±4 %.
расходомер может выводить на индикатор измерительного блока и (или) через интерфейс RS-485, и (или) через токовый выход, и (или) через импульсный выход на внешние устройства параметры, указанные в Таблице 2.
Таблица 2
| Параметры | На индикатор | Через интерф. RS-485 | Через токовый выход | Через импульсн. выход |
|---|---|---|---|---|
| объем жидкости, V (м3, л) | + | + | + | |
| часовой архив, Vч | + | + | ||
| дополнительный счетчик с возможностью обнуления, VD (м3, л) | + | |||
| время наработки, t (ч) | + | + | ||
| объемный (мгновенный) прямой расход жидкости, Q (м3/ч; л/мин; %) | + | + | + | + |
| объемный (мгновенный) обратный расход жидкости, Q (м3/ч; л/мин; %) с указанием обратного направления потока (знак «минус») | + | + | + | |
| масштаб шкалы расхода по токовому выходу QI, (%) (от 10 % до 100 % Qmax) | + | |||
| диапазон выходного тока, I (мА) | + | |||
| вес импульса, ps (л/имп) | + | |||
| диаметр условного прохода, Dу (мм) | + | + | ||
| сетевой адрес в сети RS-485, A | + | + | ||
| коэффициент демпфирования (сглаживания) показаний мгновенного расхода ?, (не более 3) | + |
Руководство по эксплуатации РСЦ 000 001 РЭ 2019 ВТК Прибор (скачать)
Свидетельство об утверждении типа средств измерений РСЦ (ВТК Прибор) (скачать)
Описание типа средств измерений РСЦ № 71286-18 (ВТК Прибор) (скачать)
Сертификат соответствия технического регламента Таможенного союза ТР ТС 2018 РСЦ (скачать)
Сертификат о признании утверждения типа СИ Республика Казахстан 2018 (скачать)
Экспертное заключение от 30.01.2019 г. Центр гигиены и эпидемиологии — РСЦ (скачать)
