| Наименование характеристики | Значение | |||||
| Диаметр условный, Ду | 25 | 32 | 40 | |||
| Метрологический класс* | A | B | A | B | A | B |
| Минимальный расход воды, qmin, м3/ч: | 0,14 | 0,07 | 0,24 | 0,12 | 0,4 | 0,2 |
| Переходный расход воды, qt, м3/ч: | 0,35 | 0,28 | 0,6 | 0,48 | 1 | 0,8 |
| Расход воды, м3/ч: |
|
|
|
|||
| - номинальный, qn | 3,5 | 6 | 10 | |||
| - максимальный, qmax | 7 | 12 | 20 | |||
| Максимальный объем воды, м3, измеренный за: | ||||||
| - сутки | 87,5 | 150 | 250 | |||
| - месяц | 2625 | 4500 | 7500 | |||
| Порог чувствительности, м3/ч, не более | 0,02 | 0,03 | 0,04 | |||
| Пределы допускаемой относительной погрешности счетчиков, %: | ||||||
| от qmin до qt, | ±5 | |||||
| от qt до qmax, включительно | ±2 | |||||
| Диапазон температуры воды, °С: | ||||||
| - для счетчиков горячей и холодной воды | от +5 до +95 | |||||
| - для счетчиков холодной воды | от +5 до +50 | |||||
| Номинальное давление, МПа, не более | 1,6 | |||||
| Потеря давления на qmax, МПа, не более | 0,1 | |||||
| Монтажная длина, мм | 160 | 160 | 200 | |||
| Цена импульса, литров/импульс | 10 | |||||
| __________________ | ||||||
| *A – при вертикальном и наклонном монтаже счётчиков; | ||||||
| B, С– при горизонтальном монтаже счётчиков. | ||||||

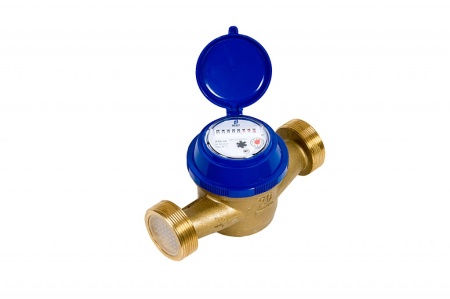

Счетчик воды ОСВХ 40 Декаст по цене производителя
Применение
- счетчик горячей воды с импульсным выходoм может использоваться в составе теплосчетчиков и в тепловых сетях систем теплоснабжения для измерения объема теплоносителя;
- возможность интеграции счетчика в автоматизированную систему сбора данных: счетчик воды оснащен МИД-сенсором, позволяющим устанавливать МИД; либо может комплектоваться импульсным выходом (ДГ).
Производитель: Декаст М (г. Калуга).
Модификации
стандартное исполнение:
- латунный корпус;
- присоединение резьбовое;
модификация счетчика с импульсным выходом (ДГ):
- латунный корпус;
- датчик герконовый (МИД-сенсор отсутствует);
- стандартное исполнение;
- счетный механизхм оснащен МИД-сенсором.
Достоинства
- МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ
- латунный корпус
- длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки
- не требует прокладки электрических сетей – счетчик независим от источников питания
- максимально удобное считывание показаний: вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочными указателями
- минимальные затраты на установку и эксплуатацию
- надежная конструкционная защита от внешнего магнитного воздействия
- усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы не менее 12 лет
- диапазон расходов, в которых могут эксплуатироваться данные счетчики воды, позволяют охватить два метрологических класса А и В.
Считывание показаний
Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 350 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика. Кроме того, прибор имеет специальный стрелочный металлический указатель «МИД-сенсор» (в исполнении ДГ стрелка выполнена из пластика). Кроме того, счетчик может до оснащаться импульсным датчиком (ДГ).
Принцип работы
Принцип работы счетчика состоит в измерении числа оборотов чувствительного элемента (крыльчатки или турбинки), вращающегося под действием потока протекающей воды. Количество оборотов чувствительного элемента пропорционально объему воды, протекающей через счетчик.
| Наименование характеристики | Значение | |||||
| Диаметр условный, Ду | 25 | 32 | 40 | |||
| Метрологический класс* | A | B | A | B | A | B |
| Минимальный расход воды, qmin, м3/ч: | 0,14 | 0,07 | 0,24 | 0,12 | 0,4 | 0,2 |
| Переходный расход воды, qt, м3/ч: | 0,35 | 0,28 | 0,6 | 0,48 | 1 | 0,8 |
| Расход воды, м3/ч: |
|
|
|
|||
| - номинальный, qn | 3,5 | 6 | 10 | |||
| - максимальный, qmax | 7 | 12 | 20 | |||
| Максимальный объем воды, м3, измеренный за: | ||||||
| - сутки | 87,5 | 150 | 250 | |||
| - месяц | 2625 | 4500 | 7500 | |||
| Порог чувствительности, м3/ч, не более | 0,02 | 0,03 | 0,04 | |||
| Пределы допускаемой относительной погрешности счетчиков, %: | ||||||
| от qmin до qt, | ±5 | |||||
| от qt до qmax, включительно | ±2 | |||||
| Диапазон температуры воды, °С: | ||||||
| - для счетчиков горячей и холодной воды | от +5 до +95 | |||||
| - для счетчиков холодной воды | от +5 до +50 | |||||
| Номинальное давление, МПа, не более | 1,6 | |||||
| Потеря давления на qmax, МПа, не более | 0,1 | |||||
| Монтажная длина, мм | 160 | 160 | 200 | |||
| Цена импульса, литров/импульс | 10 | |||||
| __________________ | ||||||
| *A – при вертикальном и наклонном монтаже счётчиков; | ||||||
| B, С– при горизонтальном монтаже счётчиков. | ||||||
