Доставка - по тарифу ТК
|

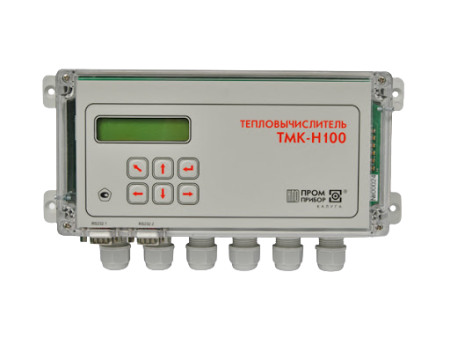

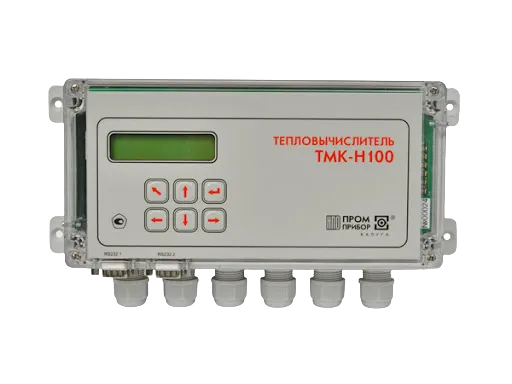

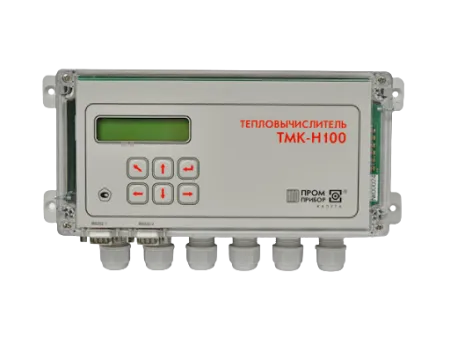

Характеристики тепловычислителя ТМК-Н100 |
Количество |
|
Количество тепловых систем (ТС) |
до 4 |
|
Количество каналов измерений расхода |
6 |
|
Количество каналов измерений температуры* |
8 |
|
Количество каналов измерений давления |
6 |
|
Количество каналов измерений тепловой энергии в каждой ТС |
1 или 2** |
|
Количество каналов измерения в одной ТС***
|
|
* Один из температурных каналов может использоваться для измерений температуры наружного воздуха.
** Оба канала измерения тепловой энергии в одной ТС являются зависимыми, т.е. имеют общее время работы Траб.ТС и реакции на НС.
*** Каналы измерения (расхода, температуры, давления) гибко конфигурируются на этапе настройки ТС.
Условия эксплуатации
- температура окружающего воздуха, °С: от +5 до + 50
- относительная влажность воздуха при температуре 35°С, %: до 95
- напряженность переменного, с частотой 50 Гц внешнего магнитного поля до: 400 А/м
- механические вибрации частотой (10-50) Гц с амплитудой, не более, мм: 0,15
Степень защиты тепловычислителя IP54 по ГОСТ14254.
Питание тепловычислителя осуществляется от внешнего источника напряжением 8…30 В.
Диапазоны измерений основных параметров
|
Параметр |
Диапазоны измерений |
Возможность задания договорного значения |
|
Тепловая энергия, ГДж (Гкал), масса т, объем, м3 |
0…1999999999 |
|
|
Тепловая мощность, ГДж/ч (Гкал/ч), |
0…999999 |
+ |
|
Массовый (объемный) расход, т/ч (м3/ч ) |
+ |
|
|
Температура воды, ?С |
0...150 |
+ |
|
Разность температур, ?С |
2…148 |
|
|
Давление, МПа (кгс/см2) |
0…2,5 (0…25) |
+ |
|
Время наличия питания (час:мин) Время отсутствия питания (час:мин) Времена событий ТС (час:мин) Время безаварийной работы ТС (час:мин) |
0…999999:59 |
Основные технические и метрологические характеристики
|
Измеряемая величина |
Допустимые пределы |
|
Относительная погрешность измерений тепловой энергии: при 148 оС ? ?t ? 2оС |
+(0,5+5/?t) % |
|
Относительная погрешность измерений массы теплоносителя: |
±0,1% |
|
Относительная погрешность измерений объема теплоносителя: |
±0,1% |
|
Приведенная погрешность измерений давления: |
±0,1% |
|
Абсолютная погрешность измерений температуры: |
+ 0,25оС |
|
Абсолютная погрешность измерений разности температур: |
+ 0,05оС |
|
Относительная погрешность измерений времени: |
± 0,001% |
Примечание.
?t- разность температур между каналами тепловой системы.
Дополнительная информация
Тепловычислитель ТМК-Н100 сертифицирован со следующими преобразователями объема (расхода):
|
Типы преобразователей объема (расхода) |
Ду, мм |
Диапазон расходов, м3/ч |
Диапазон температур, °С |
Рабочее давление, Мпа |
|
Преобразователь расхода электромагнитный МастерФлоу |
10...150 |
0,006...620 |
2...150 |
1,6 |
|
Вихревой электромагнитный преобразователь расхода ВПС |
20...200 |
0,1...1200 |
5...150 |
1,6 |
|
Вихревой электромагнитный преобразователь расхода ВЭПС-Т(И) |
20...200 |
0,25...630 |
5...150 |
1,6 |
|
Счетчик жидкости акустический АС-001 |
15...80 |
0,025-100 |
5...150 |
1,6 |
|
Счетчики воды ТЭМ |
15...50 |
0,03...30 |
5...150 |
1,6 |
|
Счетчики горячей воды ВСТ |
15...250 |
0,012...1200 |
5...95, |
1,6 |
|
Счетчики холодной и горячей воды ВМХ, ВМГ |
40...300 |
0,8...2000 |
5...50, |
1,6 |
|
Счетчики крыльчатые холодной и горячей воды СКБ |
25...40 |
0,05...20 |
5...50, |
1,6 |
|
Счетчики горячей воды крыльчатые MTW и MTH (Zenner) |
15...40 |
0,015...30 |
до 90, |
1,6 |
|
Счетчики холодной и горячей воды WP, WPH,WPV, WI (Zenner) |
50...400 |
1,2...2000 |
40,90,150 |
1,6 |
|
Счетчики холодной и горячей воды крыльчатые WFK3, WFW3 |
15 |
0,03...3 |
до 40, |
1,6 |
|
Счетчики холодной и горячей воды крыльчатые WFK2, WFW2 |
15, 20 |
0,03...5 |
до 40, |
1,6 |
|
Преобразователь расхода электромагнитный ПРЭМ |
15...150 |
0,01...630 |
0...150 |
1,6 |
|
Расходомер-счетчик электромагнитный ЭРСВ «ВЗЛЕТ ЭР» |
10..300 |
0,023... 3000 |
0...150 |
2,5 |
|
Преобразователь расхода вихреакустический МЕТРАН-300ПР |
25...300 |
0,18... 2000 |
1...150 |
1,6 |
|
Ультразвуковой расходомер -счетчик УРСВ - «ВЗЛЕТ МР» |
10...300 |
0,08...3000 |
1...160 |
2,5 |
|
Преобразователи расхода вихревые электромагнитные ВЭПС |
20...300 |
0,3...1600 |
5...150 |
1,6 |
|
Преобразователи расхода электромагнитные ЭМИР-ПРАМЕР 550 |
15...150 |
0,006...600 |
1...150 |
1,6 |
|
Счетчики жидкости ультразвуковые ПРАМЕР-510 |
40...200 |
0,5...800 |
0...150 |
1,6 |
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Тепловычислители предназначены для работы в составе теплосчетчиков при измерении и регистрации параметров теплоносителя и тепловой энергии в водяных системах теплоснабжения различной конфигурации. Тепловычислители обеспечивают измерение параметров теплоносителя, а также учет тепловой энергии по данным об измеренных параметрах теплоносителя.
Область применения: узлы коммерческого учета для водяных систем теплоснабжения на различных объектах теплоэнергетического комплекса и промышленных предприятиях, в жилищно-коммунальном хозяйстве, а также автоматизированные системы сбора и контроля технологических параметров.
Принцип работы вычислителя основан на преобразовании сигналов от первичных преобразователей в значения измеряемых параметров теплоносителя и последующем вычислении, по соответствующим измерительной схеме уравнениям, тепловой энергии и других параметров теплоносителя.
ОСОБЕННОСТИ
- Широкий выбор схем измерения;
- Возможность подключения до 6 преобразователей расхода (электромагнитных, вихревых, ультразвуковых) или счетчиков воды (дальность линии связи до 300 м);
- Возможность подключения до 8 термопреобразователей сопротивления с характеристиками 100 Ом или 500 Ом (дальность линии связи до 300 м);
- Возможность подключения до 6 преобразователей давления с унифицированным выходным сигналом постоянного тока 0-5, 0-20, 4-20 мА (дальность линии связи до 300 м);
- Возможность настройки, контроля параметров и реакций на нештатные ситуации;
- Обширное многоуровневое меню, удобный ввод настроечных параметров;
- Наличие журнала оператора и нештатных ситуаций (до 7000 записей);
- Просмотр всех архивов и текущих параметров на ЖКИ;
- Возможность объединения в информационную сеть для передачи и дистанционного снятия архивных и текущих данных. 2 независимых порта для передачи данных;
- Межповерочный интервал 4 года;
- Доступная цена.
ВОЗМОЖНОСТИ
Тепловычислитель ТМК-Н100 регистрирует в электронном архиве часовые, суточные и месячные параметры: массу (объем), температуру, давление, тепловую энергию по каждой тепловой системе, наличие нештатных ситуаций, ведёт календарь, учитывает время наличия и отсутствия питания, а также время безаварийной работы для каждой тепловой системы. Текущие и архивные параметры могут быть выведены либо на ЖК-индикатор, либо, через интерфейсы - на устройство считывания УС-Н2, в персональный компьютер непосредственно или по линии связи. Емкость архива: для часовых значений – 1488 часов (62 суток), для суточных значений - 730 суток, для месячных значений 48 месяцев (4 года).
|
Характеристики тепловычислителя ТМК-Н100 |
Количество |
|
Количество тепловых систем (ТС) |
до 4 |
|
Количество каналов измерений расхода |
6 |
|
Количество каналов измерений температуры* |
8 |
|
Количество каналов измерений давления |
6 |
|
Количество каналов измерений тепловой энергии в каждой ТС |
1 или 2** |
|
Количество каналов измерения в одной ТС***
|
|
* Один из температурных каналов может использоваться для измерений температуры наружного воздуха.
** Оба канала измерения тепловой энергии в одной ТС являются зависимыми, т.е. имеют общее время работы Траб.ТС и реакции на НС.
*** Каналы измерения (расхода, температуры, давления) гибко конфигурируются на этапе настройки ТС.
Условия эксплуатации
- температура окружающего воздуха, °С: от +5 до + 50
- относительная влажность воздуха при температуре 35°С, %: до 95
- напряженность переменного, с частотой 50 Гц внешнего магнитного поля до: 400 А/м
- механические вибрации частотой (10-50) Гц с амплитудой, не более, мм: 0,15
Степень защиты тепловычислителя IP54 по ГОСТ14254.
Питание тепловычислителя осуществляется от внешнего источника напряжением 8…30 В.
Диапазоны измерений основных параметров
|
Параметр |
Диапазоны измерений |
Возможность задания договорного значения |
|
Тепловая энергия, ГДж (Гкал), масса т, объем, м3 |
0…1999999999 |
|
|
Тепловая мощность, ГДж/ч (Гкал/ч), |
0…999999 |
+ |
|
Массовый (объемный) расход, т/ч (м3/ч ) |
+ |
|
|
Температура воды, ?С |
0...150 |
+ |
|
Разность температур, ?С |
2…148 |
|
|
Давление, МПа (кгс/см2) |
0…2,5 (0…25) |
+ |
|
Время наличия питания (час:мин) Время отсутствия питания (час:мин) Времена событий ТС (час:мин) Время безаварийной работы ТС (час:мин) |
0…999999:59 |
Основные технические и метрологические характеристики
|
Измеряемая величина |
Допустимые пределы |
|
Относительная погрешность измерений тепловой энергии: при 148 оС ? ?t ? 2оС |
+(0,5+5/?t) % |
|
Относительная погрешность измерений массы теплоносителя: |
±0,1% |
|
Относительная погрешность измерений объема теплоносителя: |
±0,1% |
|
Приведенная погрешность измерений давления: |
±0,1% |
|
Абсолютная погрешность измерений температуры: |
+ 0,25оС |
|
Абсолютная погрешность измерений разности температур: |
+ 0,05оС |
|
Относительная погрешность измерений времени: |
± 0,001% |
Примечание.
?t- разность температур между каналами тепловой системы.
Дополнительная информация
Тепловычислитель ТМК-Н100 сертифицирован со следующими преобразователями объема (расхода):
|
Типы преобразователей объема (расхода) |
Ду, мм |
Диапазон расходов, м3/ч |
Диапазон температур, °С |
Рабочее давление, Мпа |
|
Преобразователь расхода электромагнитный МастерФлоу |
10...150 |
0,006...620 |
2...150 |
1,6 |
|
Вихревой электромагнитный преобразователь расхода ВПС |
20...200 |
0,1...1200 |
5...150 |
1,6 |
|
Вихревой электромагнитный преобразователь расхода ВЭПС-Т(И) |
20...200 |
0,25...630 |
5...150 |
1,6 |
|
Счетчик жидкости акустический АС-001 |
15...80 |
0,025-100 |
5...150 |
1,6 |
|
Счетчики воды ТЭМ |
15...50 |
0,03...30 |
5...150 |
1,6 |
|
Счетчики горячей воды ВСТ |
15...250 |
0,012...1200 |
5...95, |
1,6 |
|
Счетчики холодной и горячей воды ВМХ, ВМГ |
40...300 |
0,8...2000 |
5...50, |
1,6 |
|
Счетчики крыльчатые холодной и горячей воды СКБ |
25...40 |
0,05...20 |
5...50, |
1,6 |
|
Счетчики горячей воды крыльчатые MTW и MTH (Zenner) |
15...40 |
0,015...30 |
до 90, |
1,6 |
|
Счетчики холодной и горячей воды WP, WPH,WPV, WI (Zenner) |
50...400 |
1,2...2000 |
40,90,150 |
1,6 |
|
Счетчики холодной и горячей воды крыльчатые WFK3, WFW3 |
15 |
0,03...3 |
до 40, |
1,6 |
|
Счетчики холодной и горячей воды крыльчатые WFK2, WFW2 |
15, 20 |
0,03...5 |
до 40, |
1,6 |
|
Преобразователь расхода электромагнитный ПРЭМ |
15...150 |
0,01...630 |
0...150 |
1,6 |
|
Расходомер-счетчик электромагнитный ЭРСВ «ВЗЛЕТ ЭР» |
10..300 |
0,023... 3000 |
0...150 |
2,5 |
|
Преобразователь расхода вихреакустический МЕТРАН-300ПР |
25...300 |
0,18... 2000 |
1...150 |
1,6 |
|
Ультразвуковой расходомер -счетчик УРСВ - «ВЗЛЕТ МР» |
10...300 |
0,08...3000 |
1...160 |
2,5 |
|
Преобразователи расхода вихревые электромагнитные ВЭПС |
20...300 |
0,3...1600 |
5...150 |
1,6 |
|
Преобразователи расхода электромагнитные ЭМИР-ПРАМЕР 550 |
15...150 |
0,006...600 |
1...150 |
1,6 |
|
Счетчики жидкости ультразвуковые ПРАМЕР-510 |
40...200 |
0,5...800 |
0...150 |
1,6 |
