Технические характеристики термопреобразователя сопротивления ТСП-Н 3
| Исполнение | 3 исполнение тип DL фенопластовая головка |
| Диаметр монтажной части d | 6, 8 мм |
| Длина монтажной части L | 50, 60, 80, 100, 120, ... до 3150 мм |
| Крепление | штуцер подвижный М20х1,5 |
| НСХ | Pt100, Pt500, Pt1000, 100П |
| Класс (ГОСТ 6651) | А, В |
| Схема эл. соединений | 4-х проводная, 2-х проводная |
| Диапазон измеряемых температур | 0°C...+160°C, -50°С...+180°C, -50°C...+400°C |
| Время термического срабатывания | не более 30 секунд |
| Межповерочный интервал |
5 лет для диапазона 0°C...+160°C и -50°С...+180°C; 2 года для диапазона -50°C...+400°C |

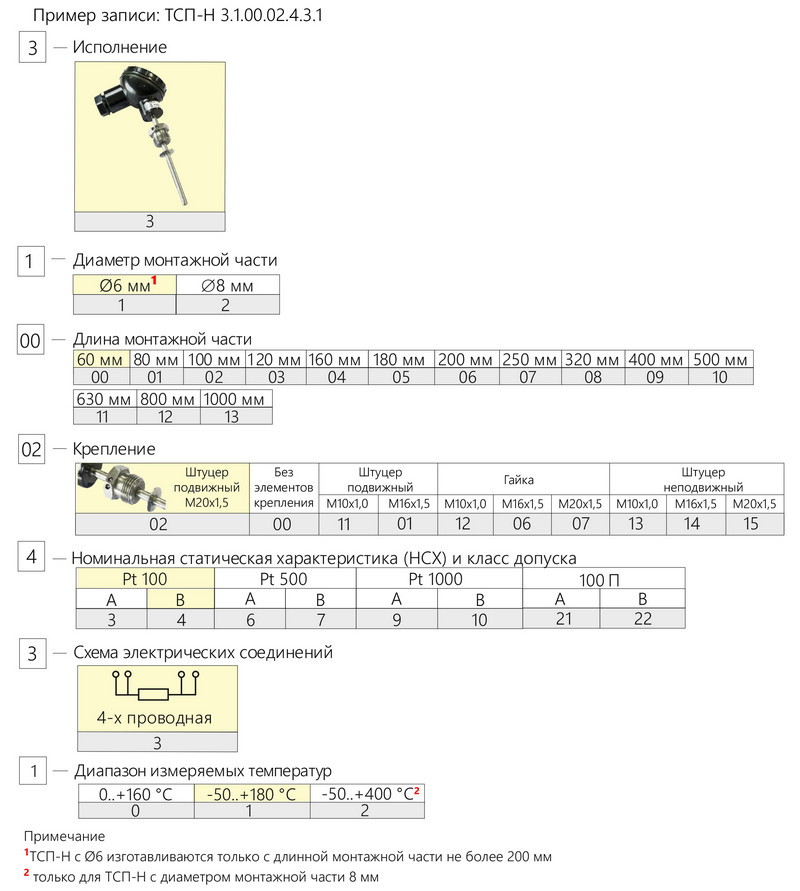

Маркировка ТСП-Н 3 исполнения
ТСП-Н 3.1.00.02.4.3.1 — расшифровка по схеме условных обозначений:
3 - Исполнение 3.
1 - диаметр монтажной части 6 мм.
00 - длина монтажной части 60 мм.
02 - крепление:штуцер подвижный М20х1,5.
4 - НСХ Pt100 класс В.
3 - Схема электрических соединений 4-х проводная
1 - Диапазон измеряемых температур -50°С...+180°C.
Оформление заявки
При оформлении заявки укажите, пожалуйста, маркировку ТСП-Н (через точку) или требуемые технические характеристики:
- Исполнение: 3-е или другое
- Длина монтажной части: 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 600 мм...
- Номинальную статическую характеристику: Pt100, Pt500, Pt1000, 100П
- Класс допуска: В или А
- Схему электрических соединений: 4-х проводную, 2-х проводную
- Диапазон измеряемых температур: 0°C...+160°C, -50°С...+180°C или -50°C...+400°C
- Требуются ли гильза и бобышка к ТСП-Н
Заявки присылайте на наш e-mail: gt@gigaterm.ru
Назначение термопреобразователя ТСП-Н 3
Термопреобразователь предназначен для измерения температуры в системах контроля и автоматического регулирования различного назначения.

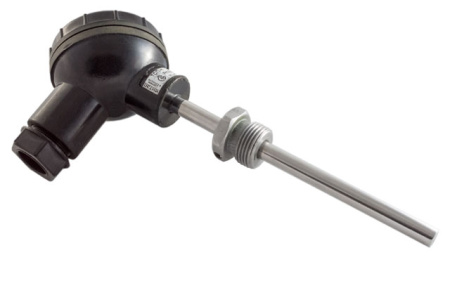

Конструкция
Термопреобразователь представляет собой фенопластовый кожух с отвинчивающейся крышкой, защитной трубкой из нержавеющей стали и сальниковым вводом для кабеля. В защитную трубку помещен чувствительный элемент.
Подключение
Соединение с внешними устройствами осуществляется при помощи кабеля соответствующего сечения и количества проводов, соответствующего схеме подключения термопреобразователя.
Кабель заводится через сальниковый ввод внутрь кожуха и подсоединяется к схеме при помощи винтов и гаек.
Технические характеристики термопреобразователя сопротивления ТСП-Н 3
| Исполнение | 3 исполнение тип DL фенопластовая головка |
| Диаметр монтажной части d | 6, 8 мм |
| Длина монтажной части L | 50, 60, 80, 100, 120, ... до 3150 мм |
| Крепление | штуцер подвижный М20х1,5 |
| НСХ | Pt100, Pt500, Pt1000, 100П |
| Класс (ГОСТ 6651) | А, В |
| Схема эл. соединений | 4-х проводная, 2-х проводная |
| Диапазон измеряемых температур | 0°C...+160°C, -50°С...+180°C, -50°C...+400°C |
| Время термического срабатывания | не более 30 секунд |
| Межповерочный интервал |
5 лет для диапазона 0°C...+160°C и -50°С...+180°C; 2 года для диапазона -50°C...+400°C |
Маркировка ТСП-Н 3 исполнения
ТСП-Н 3.1.00.02.4.3.1 — расшифровка по схеме условных обозначений:
3 - Исполнение 3.
1 - диаметр монтажной части 6 мм.
00 - длина монтажной части 60 мм.
02 - крепление:штуцер подвижный М20х1,5.
4 - НСХ Pt100 класс В.
3 - Схема электрических соединений 4-х проводная
1 - Диапазон измеряемых температур -50°С...+180°C.
Оформление заявки
При оформлении заявки укажите, пожалуйста, маркировку ТСП-Н (через точку) или требуемые технические характеристики:
- Исполнение: 3-е или другое
- Длина монтажной части: 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 600 мм...
- Номинальную статическую характеристику: Pt100, Pt500, Pt1000, 100П
- Класс допуска: В или А
- Схему электрических соединений: 4-х проводную, 2-х проводную
- Диапазон измеряемых температур: 0°C...+160°C, -50°С...+180°C или -50°C...+400°C
- Требуются ли гильза и бобышка к ТСП-Н
Заявки присылайте на наш e-mail: gt@gigaterm.ru
