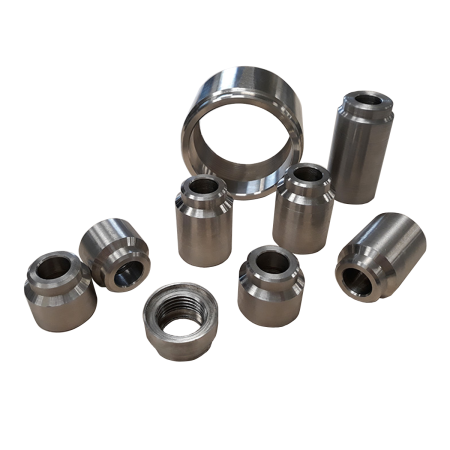

Бобышки приварные предназначены для монтажа термопреобразователей, защитных гильз, а также датчиков уровня и преобразователей давления на месте эксплуатации. Сама бобышка устанавливается на объекте с применением сварки.
В бобышку можно установить:
-
термопреобразователи непосредственно;
-
защитную гильзу ГЗ.16, ГЗ.25 с последующей установкой в нее термопреобразователя;
-
датчик уровня ДС.2, ДС.П, ДС.ПВТ.
-
преобразователи давления ПД100, ПД200-ДИ.
Бобышка поставляется в комплекте с негорючей прокладкой из алюминиевого сплава АД1, которая обеспечивает герметизацию системы при монтаже датчика.
Конструктивное исполнение бобышек
| Конструктивное исполнение | Модель (обозначение при заказе) | M, мм | D, мм | D1, мм | d, мм | L, мм | l, мм | Материал | Применение |
|
Прямая | Б.П.1.20×1,5.L.1 | М20×1,5 | 26 | 30 | 18 | Популярные длины: 40, 60, 80, 100 мм. Диапазон заказа длин: от 25 до 100 мм с шагом 5 мм | 18 | Сталь 20 | В бобышки Б.П.1, Б.У.1 устанавливаются: датчики температуры с приварным штуцером модели 065, 075, 105, 064, 074, 084 и т.п.; защитные гильзы ГЗ.16(25); датчики уровня ДС.ПВТ, ДС.П, ДС.2; датчик ПД100 с резьбой G1/4 |
| Б.П.1.20×1,5.L.2 | 18 | Сталь AISI 304 | |||||||
| Б.П.1.G1/2.L.1 | G1/2 | 26 | 30 | 18 | 18 | Сталь 20 | |||
| Б.П.1.G1/2.L.2 | 18 | Сталь AISI 304 | |||||||
| Б.П.1.R1/2.L.1 | R1/2 | 26 | 30 | 18 | 18 | Сталь 20 | |||
| Б.П.1.R1/2.L.2 | 18 | Сталь AISI 304 | |||||||
| Б.П.1.16×1,5.L.1 | М16×1,5 | 26 | 30 | 14 | Популярные длины: 40, 60, 80, 100 мм. Диапазон заказа длин: от 30 до 100 мм с шагом 5 мм | 25 | Сталь 20 | ||
| Б.П.1.16×1,5.L.2 | 28 | 25 | Сталь AISI 304 | ||||||
| Б.П.1.24×1,5.L.1 | М24×1,5 | 28 | 32 | 22 | 25 | Сталь 20 | |||
| Б.П.1.24×1,5.L.2 | 25 | Сталь AISI 304 | |||||||
| Б.П.1.27×1,5.L.1 | М27×1,5 | 36 | 39,5 | 25 | 25 | Сталь 20 | |||
| Б.П.1.27×1,5.L.2 | 25 | Сталь AISI 304 | |||||||
| Б.П.1.27×2.L.1 | М27×2 | 36 | 39,5 | 25 | 25 | Сталь 20 | |||
| Б.П.1.27×2.L.2 | 25 | Сталь AISI 304 | |||||||
| Б.П.1.G1/4.L.1 | G1/4 | 26 | 30 | 11 | 25 | Сталь 20 | |||
| Б.П.1.G1/4.L.2 | 25 | Сталь AISI 304 | |||||||
| Б.П.1.G3/4.L.1 | G3/4 | 36 | 39,5 | 25 | 25 | Сталь 20 | |||
| Б.П.1.G3/4.L.2 | 25 | Сталь AISI 304 | |||||||
|
Угловая | Б.У.1.20×1,5.L.1 | М20×1,5 | - | 30 | 21 | Популярные длины: 40, 60 мм. Диапазон заказа длин: от 40 до 100 мм с шагом 5 мм (для G1/2 – от 35 мм) | 18 | Сталь 20 | |
| Б.У.1.20×1,5.L.2 | 18 | Сталь AISI 304 | |||||||
| Б.У.1.27×1,5.L.1 | М27×1,5 | - | 39,5 | 24 | 22 | Сталь 20 | |||
| Б.У.1.27×2.L.1 | М27×2 | - | 39,5 | 24 | 22 | Сталь 20 | |||
| Б.У.1.G1/2.L.1 | G1/2 | - | 30 | 18,5 | 16 | Сталь 20 | |||
| Б.У.1.G1/2.L.2 | 16 | Сталь AISI 304 | |||||||
 | Б.П.2.20×1,5.L.2 | М20×1,5 | 28 | 20 | 13 | 40 | 16 | Сталь AISI 304 | В бобышку Б.П.2 устанавливаются датчики температуры с подвижным штуцером модели 035, 045, 055, 095 и т.п. |
| Б.П.2.20×1,5.L.1 | 16 | Сталь 20 | |||||||
 | Б.П.2.20×1,5.L.2 | М20×1,5 | 22 | 28 | 13,5 | Диапазон заказа длин: 35 и от 45 до 100 мм с шагом 5 мм | 16 | Сталь AISI 304 | |
| Б.П.2.20×1,5.L.1 | 16 | Сталь 20 | |||||||
| Б.П.2.27×2.L.2 | М27×2 | 27 | 35 | 15 | Популярная длина: 40, 60, 80 мм Диапазон заказа длин: от 45 до 100 мм с шагом 5 мм | 16 | Сталь AISI 304 | ||
| Б.П.2.27×2.L.1 | 16 | Сталь 20 | |||||||
| Б.П.2.27×1,5.L.2 | М27×1,5 | 27 | 35 | 15 | 16 | Сталь AISI 304 | |||
| Б.П.2.27×1,5.L.1 | 16 | Сталь 20 | |||||||
| Б.П.2.16×1,5.L.2 | М16×1,5 | 22 | 28 | 11,5 | 16 | Сталь AISI 304 | |||
| Б.П.2.16×1,5.L.1 | 16 | Сталь 20 | |||||||
| Б.П.2.G1/2.L.2 | G1/2 | 22 | 28 | 13,5 | 16 | Сталь AISI 304 | |||
| Б.П.2.G1/2.L.1 | 16 | Сталь 20 | |||||||
|
Прямая | Б.П.3.М.L.1 | По запросу | Популярная длина: 20 мм. Диапазон заказа длин: от 20 до 100 мм с шагом 5 мм | l=L | Сталь 20 | В исполнение бобышки Б.П.3 длина резьбы равна длине самой бобышки. Бобышка предназначена для установки разных сопутствующих элементов с неподвижным штуцером. Для уплотнения по верхней кромке предусмотрена проточка. | |||
| Б.П.3.М.L.2 | По запросу | Сталь AISI 304 | |||||||
|
Прямая | Б.П.4.G1/2.L.2 | G1/2 | 17 | 28 | 8,5 | Популярная длина: 40 мм. Диапазон заказа длин: от 35 до 100 мм с шагом 5 мм | 18 | Сталь AISI 304 | В бобышку Б.П.4 устанавливаются датчики давления, вентильные блоки БВ и трубки ТО, ТИ с манометрическим типом штуцера (кроме модели датчика с резьбой G1/4, для него используются Б.П.1 с уплотнением за резьбой). |
| Б.П.4.G1/2.L.1 | Сталь 20 | ||||||||
| Б.П.4.20×1,5.L.2 | М20×1,5 | 17 | 28 | 8,5 | Сталь AISI 304 | ||||
| Б.П.4.20×1,5.L.1 | Сталь 20 | ||||||||
 Прямая | Б.П.5.G1/2.L.1 | G1/2 | 26 | 30 | 17,5 | 16 | 13 | Сталь 20 | Предназначена для датчика давления модели 121 с торцевой мембраной. Уплотнение за резьбой. Комплектуется дополнительной силиконовой прокладкой. |
| Б.П.5.G1/2.L.2 | 16 | Сталь AISI 304 | |||||||
|
Прямая | Б.П.6.24×1,5.13.1 | М24×1,5 | 30 | 34 | - | 12,5 | 10 | Сталь 20 | Предназначена для датчика давления ПД100И модели 141 с торцевой мембраной. Уплотнение за резьбой. |
| Б.П.6.24×1,5.13.2 | Сталь AISI 304 | ||||||||
 | Б.П.7.G2.40.2 | G2 | 66 | 69 | - | 40 | 25 | Сталь AISI304 | Предназначена для датчиков уровня ПДУ-И с резьбовым соединением. Комплектуется прокладкой: резина NBR. |
