Технические характеристики
Измеряемое давление | Избыточное |
Минимальный диапазон измерения | 0-0,6 МПа |
Максимальный диапазон измерения | 0-2,5 МПа |
Давление перегрузки | 3,0 × ДИ* |
Погрешность, % от диапазона измерения | ±0,5ДИ* |
Выходной сигнал | 4-20 мА |
Напряжение питания номинальное, В | 24 |
Диапазон напряжения питания, В | 12-36 |
Температура измеряемой среды, °C | −50 +125 |
Температура окружающей среды, °C | −50 +80 |
Температурная погрешность, %/10 °C | 0,15 |
Электрический соединитель | DIN 43650 |
Класс пылевлагозащиты | IP65 |
Присоединение к процессу | М20×1,5, G½ |
Классификационная группа устойчивости к механическим воздействиям по ГОСТ Р 52931 | G2 |
Материалы корпуса | Стали AISI 201 или 10х18н10т |
Материалы, контактирующие с измеряемой средой | Титановый сплав ВТ-9, стали AISI 201 или 10х18н10т |
Масса, кг, не более | 0,20 |
Межповерочный интервал | 5 лет |
Гарантийный срок | 3 года |
Индикация и настройка | Индикатор-коммуникатор ИК 4-20М для датчиков с сигналом 4-20 мА |
* — диапазон измерения |

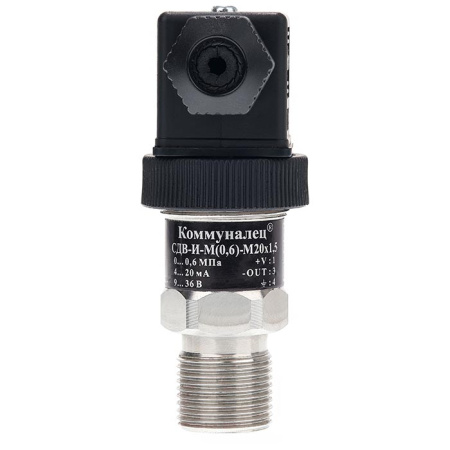

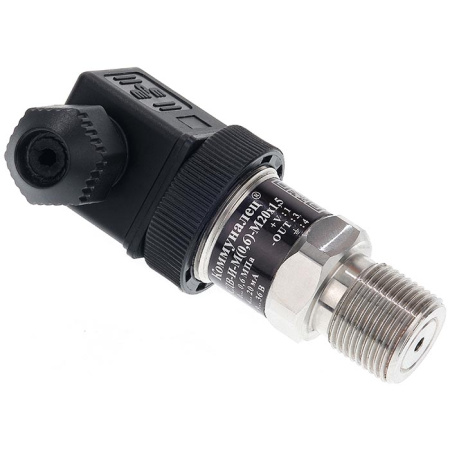

Датчик давления СДВ-И Коммуналец по выгодной цене
Преобразователь давления СДВ-И-Коммуналец находит применение в системах учета воды и тепла с целью трансформации значения давления жидкой, паро- и газообразной среды на выходе в сигнал постоянного тока 4...20 мА.
В коммунальной сфере датчики Коммуналец часто приобретают для использования в УКУТ. В промышленности измерительный преобразователь давления СДВ используют в разнообразных объектах теплоснабжения, а также в системах, где установлено компрессорное оборудование. Находят сенсоры такого плана и применение на других объектах.
Особенности и достоинства преобразователя давления СДВ-И Коммуналец
Среди рабочих характеристик оборудования:

- оснащение современной высококачественной электроникой;
- преобразователь СДВ-И Коммуналец является многодиапазонным сенсором давления;
- датчик СДВ-И Коммуналец ‒ отечественного производства;
- межповерочный интервал сенсора составляет 5 лет;
- способность работать в условиях перегрузки до 300%;
- Коммуналец СДВ-И 1,6 способен работать в широком температурном диапазоне среды ‒ от -50 до +125 ⁰С;
- конструкция датчика СДВ-2,5-1,6-1,0М(1,6) 4...20 мА обеспечивает стойкость к воздействию химических веществ и масел.
Принцип действия

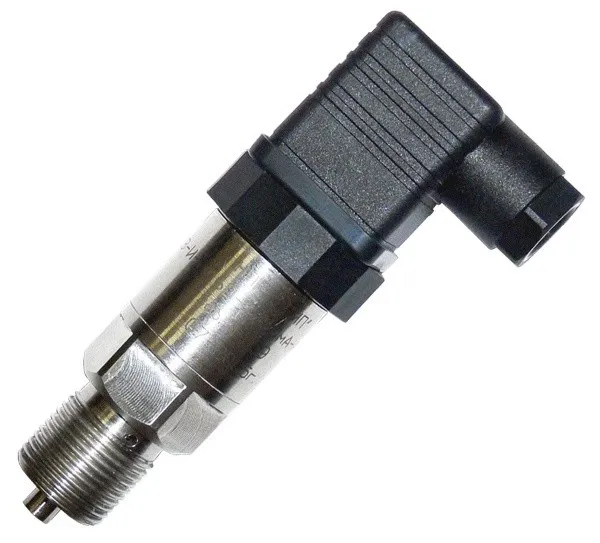

Датчик СДВ-И-1,6 4...20 мА представляет собой устройство в корпусе. Оно оснащается специальным измерительным блоком и блоком обработки сигнала. Корпус сенсора СДВ-И 4...20 мА покрыт особым многослойным покрытием с целью его защиты от негативного воздействия окружающей среды.
Измерительный блок оборудован чувствительным компонентом, который представляет собой первичный преобразователь. В свою очередь, последний содержит пластину с резисторами.
Давление, которое рабочая среда оказывает на блок, трансформируется в деформацию чувствительного компонента. Это провоцирует изменение показателя сопротивления резисторов. На выходе возникает электросигнал, который с помощью блока обработки сигнала преобразуется в токовый сигнал на выходе.
Технические характеристики
Измеряемое давление | Избыточное |
Минимальный диапазон измерения | 0-0,6 МПа |
Максимальный диапазон измерения | 0-2,5 МПа |
Давление перегрузки | 3,0 × ДИ* |
Погрешность, % от диапазона измерения | ±0,5ДИ* |
Выходной сигнал | 4-20 мА |
Напряжение питания номинальное, В | 24 |
Диапазон напряжения питания, В | 12-36 |
Температура измеряемой среды, °C | −50 +125 |
Температура окружающей среды, °C | −50 +80 |
Температурная погрешность, %/10 °C | 0,15 |
Электрический соединитель | DIN 43650 |
Класс пылевлагозащиты | IP65 |
Присоединение к процессу | М20×1,5, G½ |
Классификационная группа устойчивости к механическим воздействиям по ГОСТ Р 52931 | G2 |
Материалы корпуса | Стали AISI 201 или 10х18н10т |
Материалы, контактирующие с измеряемой средой | Титановый сплав ВТ-9, стали AISI 201 или 10х18н10т |
Масса, кг, не более | 0,20 |
Межповерочный интервал | 5 лет |
Гарантийный срок | 3 года |
Индикация и настройка | Индикатор-коммуникатор ИК 4-20М для датчиков с сигналом 4-20 мА |
* — диапазон измерения |
