Bitcord CT-2-05 KIT, промышленный GSM/GPRS модем с Python

Диапазоны частот и стандарты сотовой связи.

• поддержка диапазонов EGSM900/DCS1800;
• полное соответствие GSM/GPRS protocol stack 3GPP Release 4;
• выходная мощность 2Вт(EGSM900) и 1Вт(DCS1800/PCS1900);
• чувствительность: -108dBm (900МГц), -107dBm (1800МГц);

Протоколы передачи данных и стандарты обработки данных, поддерживаемые модемом

• CSD - V110;
• AT-команды - 3GPP 27.005, 27.007 и пользовательские Telit AT команды;
• Управление через удаленные AT-команды (Remote AT commands);
• Serial port multiplexer 3GPP 27.010;
• SIM Application Toolkit 3GPP TS 51.014;
• Профили доступа к SIM;
• Встроенный TCP/IP стек управляемый через AT-команды;
• Поддержка технологии повышения чувствительности приема DARP/SAIC;
• Поддержка технологии Enhanced Measured Report;
• Поддержка протокола ITU-T V.24 serial link через один из интерфейсов RS232/RS485 с параметрами:
• Диапазон скоростей передачи данных – от 300 до 115200 бит/сек;
• Автоматическое определение скорости- до 115200 бит/сек
• SMS:
• Cell Broadcast;
• Text and PDU mode;
• Concatenated SMS;
• SMS over GPRS;
• Обмен сообщениями SMS в режиме point-point;
• Дополнительные сервисы GSM:
• Call forwarding;
• Call barring;
• Call waiting & call hold;
• Advice of charge;
• Calling line identification presentation (CLIP);
• Calling line identification restriction (CLIR);
• USSD;
• Closed user group;
• Дополнительные функции:
• Телефонная книга SIM;
• Фиксированные номера FDN;
• Часы реального времени Real Time Clock;
• Управление сигнализацией Alarm management;
• Поддержка наборов символов IRA, GSM, 8859-1 и UCS2;
• Определение «глушения»;
• Встроенный TCP/IP стек, включая следующие протоколы TCP, IP, UDP, SMTP, ICMP и FTP;
• EASY SCAN – автоматическое сканирование GSM частот, работает также без SIM карты;
• Интерпретатор языка Python - доступно 0.8Мбайт энергонезависимой памяти и 1Мбайт ОЗУ для пользовательских скриптов;
• FOTA – обновление прошивки модуля через AT-команды;

Скорости передачи данных по радиоканалуЖБ.зЮ

• Скорости передачи данных сотовая связь:
• GPRS: Class 10 – DL 85.6 kbps/ UL 42.8 kBps;
• CSD до 9,6 kbps, V110;

Интерфейсы передачи данных и питания.

• поддержка 2-х SIM карт;
• держатель SIM-карты N1: лотковый с толкателем;
• держатель SIM-карты N2: лотковый с толкателем;
• поддержка типов SIM карт по питающему напряжению: 1.8В/3.0В;
• разъем питания: 2-х контактный разрывной клеммник с шагом
• выводов 3.81мм;
• интерфейс RS232:
• полное соответствие стандарту RS232C(EIA)/V.24(ITU-T);
• поддержка сигналов RX/TX/CTS/RTS/DTR/RING/DSR/DTR;
• разъем DRB-9FA, таблица выводов п.п. 8.3 РЭ;
• скорость передачи данных до 115200 кбит/с;
• интерфейс RS485:
• полное соответствие стандарту ANSI-TIA/(EIA-485-A:1998);
• максимальная длина линии передачи – 1200;
• максимальное количество устройств – 32;
• скорость передачи данных до 115200 кбит/с;
• RS-485(GND, B-, A+) (3-х-контактный разрывной клеммник с шагом 3.81 мм);

Внимание! Интерфейсы RS232 и RS485 подключены к одному и тому же порту UART модема, поэтому могут работать в режиме разделения времени.

• GP-in (GP_in_1 = Вывод GPIO_5 GSM модуля, GP_in_2 = Вывод GPIO_6 GSM модуля, GND) – 2 входа типа TTL
• тип входа - открытый катод диода, анод которого подключен к напряжению 2.8 В через поледовательный резистор 10 кОм;
• защита входа от статического электричества - до 15 кВ;
• максимально допустимое входное напряжение - 6 В (ограничено порогом срабатывания защиты от статического электричества);
• высокий логический уровень - напряжение от 0.8 до 5.5 В;
• низкий логический уровень - напряжение от 0 до 0.5 В;
• входной ток:
• от минус 200 мкА до 0 мкА при входном напряжении от 0 до 2.3 В
• от 0 мкА до 50 мкА при входном напряжении от 2.3 до 5.5 В
• GP-out (GP_out_1 = Вывод GPIO_2 GSM модуля, GP_out_2 = Вывод GPIO_3 GSM модуля, GND) – 2 выхода типа ОК (открытый коллектор)
• тип выхода - открытый коллектор;
• максимальное коммутируемое напряжение - 60В;
• максимальный ток нагрузки - 500 мА;

Примечание. При индуктивной нагрузке (например, при управлении обмоткой реле) необходим внешний защитный диод (параллельно нагрузке в обратном включении).

Органы индикации.

Устройство имеет 2 индикатора NET (GPIO_08), TIMER (GPIO_07), которые могут использованы в пользовательских скриптах, написанных на Python.

• Индикатор NET (красный) – статус сети GSM;
• Пиктограмма TIMER (желтый) - настройка и контроль таймера перезагрузки;

Параметры источника питания.

• диапазон входного напряжения питания : - +8В … + 36В;
• защита от инверсии питающего постоянного напряжения на разъеме «Uвх» – есть;
• потребляемый ток от источника питания 12В, в режиме передачи данных CSD или GPRS, не более - 300 мА;
• кратковременный, потребляемый ток от источника питания в момент инициализации модема: не более 1000 мА;

Условия эксплуатации и хранения.

• рабочая температура: -40 ..+ 80°C;
• температура хранения: -50 ..+ 85°C;
• относительная влажность - от 5 до 95% RH;
• максимальная влажность: 95% RH при +40°C;

IP-класс защиты и конструктивное исполнениеЖБ.зЮ

• степень защиты по IEC 60529 (DIN 40050, ГОСТ 14254-96): IP40;

Массо-габаритные характеристики

• Габариты : 62.6 x 39.6 x 69,5 мм (ШxВxД) без учета разъемов
• Масса: 156гр. (153-159 гр.);

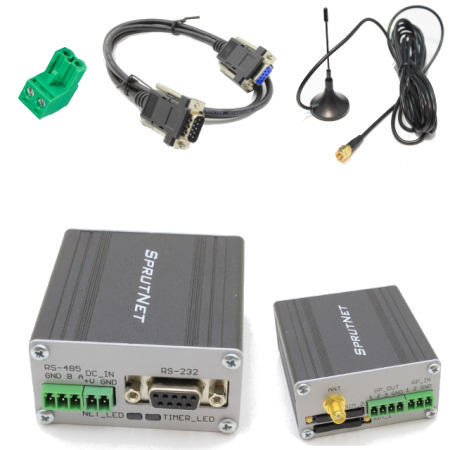

Комплектность:

• Устройство;
• Упаковочная коробка;
• Паспорт;
• Антенна на магнитном основании с кабелем длиной 2.5-3.0 м. c разъемом SMA (наличие зависит от комплекта).
• 3-х контактный 3.81мм для подключения интерфейса RS485 - 1 шт;
• 3-х контактный 3.81мм для подключения GP_in, GP_out -2шт ;
• 2-х контактный 3.81мм для подключения напряжения питания устройства;
• Кабель интерфейсный DB9M-DB9F;
