Технические характеристики
Типоразмеры (Ду) ВЭПС-Р: 20; 25; 32; 40; 50; 80; 100 мм.
Минимальные (Gmin) и наибольшие (Gmax) значения измеряемых объемных расходов в зависимости от Ду указаны в таблице.
|
Ду, мм |
Значение расхода, м3/ч |
|
|
Qmin |
Qmax |
|
|
20 |
0,3 |
15 |
|
25 |
0,4 |
20 |
|
32 |
0,5 |
25 |
|
40 |
0,8 |
40 |
|
50 |
1,0 |
50 |
|
80 |
2,5 |
125 |
|
100 |
5,0 |
250 |
Параметры контролируемой среды:
- диапазон температур, °С от 5 до 150;
- давление избыточное, МПа, не более 1,6;
- ионная проводимость, См/м, не менее 5^10-4;
- кинематическая вязкость, м2/с, не более 1,5^10-6.
Пределы допускаемой относительной погрешности ВЭПС-Р преобразования объема и объемного расхода в выходные электрические сигналы в зависимости от расхода не превышают значений, установленных в «Методике осуществления коммерческого учета тепловой энергии, теплоносителя» от 17.03.2014 г.
Длина прямолинейного участка трубопровода до и после ВЭПС-Р соответственно – не менее 5 Ду и 2 Ду.
Питание ВЭПС-Р в зависимости от модификации осуществляется от источника постоянного тока напряжением:
- для модификаций ВЭПС-Р-ПБ1-01 – от 8 до 25 В (от внешнего источника);
- для модификации ВЭПС-Р-ПБ2-01 – от 1,7 до 3,6 В (от литиевого элемента ER18505).
Группа исполнения ВЭПС-Р по ГОСТ Р 52931 не хуже, чем:
- по устойчивости к воздействию окружающей среды:
- для модификации ВЭПС-Р-ПБ1-01 – C4;
- для модификации ВЭПС-Р-ПБ2-01 – C3;
- по устойчивости к механическим воздействиям – N1.
- Степень защиты ВЭПС-Р от пыли и воды по ГОСТ 14254 – IP65.
Средняя наработка на отказ, не менее –75000 ч.
Средний срок службы, не менее –15 лет.
Межповерочный интервал - 4 года.
Гарантийный срок - 8 лет.
Руководство по эксплуатации ВЭПС-Р_изм.2.pdf(скачать)
Свидетельство ВЭПС-Р до 02.10.2020.pdf(скачать)
Паспорт ВЭПС-Р.pdf(скачать)
Расходомер ВЭПС по цене завода-производителя

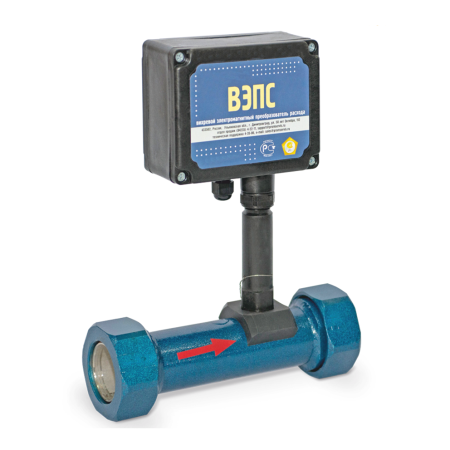

Расходомер ВЭПС – это вихревой электромагнитный преобразователь расхода. Используется для преобразования объемного расхода и объема жидких сред, протекающих в наполненных трубопроводах, в выходные электрические сигналы и представления информации о расходе и объеме на внешние устройства.
По типу выходного электрического сигнала производятся преобразователи расхода с ненормированным (частотным), нормированным на единицу объёма (импульсным) выходом, а также с токовым унифицированным выходом 4-20 мА. При этом, в зависимости от диаметра проточной части, первичные преобразователи, сохраняя основные элементы конструкции, подразделяются на конструкции малых (Ду20-50), средних (Ду80-150) и больших диаметров (Ду200-300). Совместим с холодной и горячей водой, а также некоторыми прочими жидкостями. Фиксируемая преобразователем расхода ВЭПС информация при функционировании датчика может быть предоставлена на внешние устройства.
Производитель
Изготавливает преобразователь ВЭПС «Промсервис» ‒ инновационный холдинг, специализирующийся на производстве приборов учета, систем учета и регулирования, а также другого оборудования. При выпуске продукции АО «Промсервис» применяются новейшие и эффективные технологии. Товары этого производителя сертифицированы, соответствуют современным стандартам. Тип преобразователей расхода вихревых электромагнитных ВЭПС внесен в Государственный реестр средств измерений под № 14646-05. Конструкция преобразователей ВЭПС защищена патентом на изобретение №2350911 «Датчик вихревого электромагнитного счетчика жидкости».
Сфера применения
Область применения преобразователя достаточно широка: его возможно использовать в коммунальном хозяйстве в составе систем холодного и горячего водоснабжения, в энергетике, в централизованных системах питьевого водоснабжения, а также в других отраслях промышленности. Возможно применение устройства в составе теплосчетчиков.
Особенности
Среди преимущественных особенностей, которыми обладает преобразователь расхода вихревой электромагнитный ВЭПС:
- современный высокоточный прибор;
- возможность устанавливать датчик не только на горизонтальных, но и на вертикальных отрезках труб;
- стабильность функционирования при малых расходах;
- длительная бесперебойная работа устройства в суровых условиях, включая повышенную температуру, высокую влажность, а также вибрации;
- интерфейс, который дает возможность провести тестирование расходомера без необходимости вскрытия датчика;
- простое и удобное управление;
- неизменные характеристики устройства, стабильная работа во время эксплуатации;
- хорошая ремонтопригодность прибора.
Датчик может работать со средой с температурой от 5 до 150 °С. Степень защиты по ГОСТ 14254-96 - IP65. Средний срок службы устройства составляет 15 лет.
Где можно приобрести расходомер?
Технические характеристики
Типоразмеры (Ду) ВЭПС-Р: 20; 25; 32; 40; 50; 80; 100 мм.
Минимальные (Gmin) и наибольшие (Gmax) значения измеряемых объемных расходов в зависимости от Ду указаны в таблице.
|
Ду, мм |
Значение расхода, м3/ч |
|
|
Qmin |
Qmax |
|
|
20 |
0,3 |
15 |
|
25 |
0,4 |
20 |
|
32 |
0,5 |
25 |
|
40 |
0,8 |
40 |
|
50 |
1,0 |
50 |
|
80 |
2,5 |
125 |
|
100 |
5,0 |
250 |
Параметры контролируемой среды:
- диапазон температур, °С от 5 до 150;
- давление избыточное, МПа, не более 1,6;
- ионная проводимость, См/м, не менее 5^10-4;
- кинематическая вязкость, м2/с, не более 1,5^10-6.
Пределы допускаемой относительной погрешности ВЭПС-Р преобразования объема и объемного расхода в выходные электрические сигналы в зависимости от расхода не превышают значений, установленных в «Методике осуществления коммерческого учета тепловой энергии, теплоносителя» от 17.03.2014 г.
Длина прямолинейного участка трубопровода до и после ВЭПС-Р соответственно – не менее 5 Ду и 2 Ду.
Питание ВЭПС-Р в зависимости от модификации осуществляется от источника постоянного тока напряжением:
- для модификаций ВЭПС-Р-ПБ1-01 – от 8 до 25 В (от внешнего источника);
- для модификации ВЭПС-Р-ПБ2-01 – от 1,7 до 3,6 В (от литиевого элемента ER18505).
Группа исполнения ВЭПС-Р по ГОСТ Р 52931 не хуже, чем:
- по устойчивости к воздействию окружающей среды:
- для модификации ВЭПС-Р-ПБ1-01 – C4;
- для модификации ВЭПС-Р-ПБ2-01 – C3;
- по устойчивости к механическим воздействиям – N1.
- Степень защиты ВЭПС-Р от пыли и воды по ГОСТ 14254 – IP65.
Средняя наработка на отказ, не менее –75000 ч.
Средний срок службы, не менее –15 лет.
Межповерочный интервал - 4 года.
Гарантийный срок - 8 лет.
Руководство по эксплуатации ВЭПС-Р_изм.2.pdf(скачать)
Свидетельство ВЭПС-Р до 02.10.2020.pdf(скачать)
Паспорт ВЭПС-Р.pdf(скачать)
