Винтовые клеммы

Есть вопросы? Наши квалифицированные специалисты готовы проконсультировать вас.
Пишите свои вопросы или отправляйте заявку на нашу почту: gt@gigaterm.ru

Заполнить форму

от 25.20 руб.

Нашли дешевле?

Самовывоз - бесплатно
Доставка - по тарифу ТК

Характеристики

Документация

—

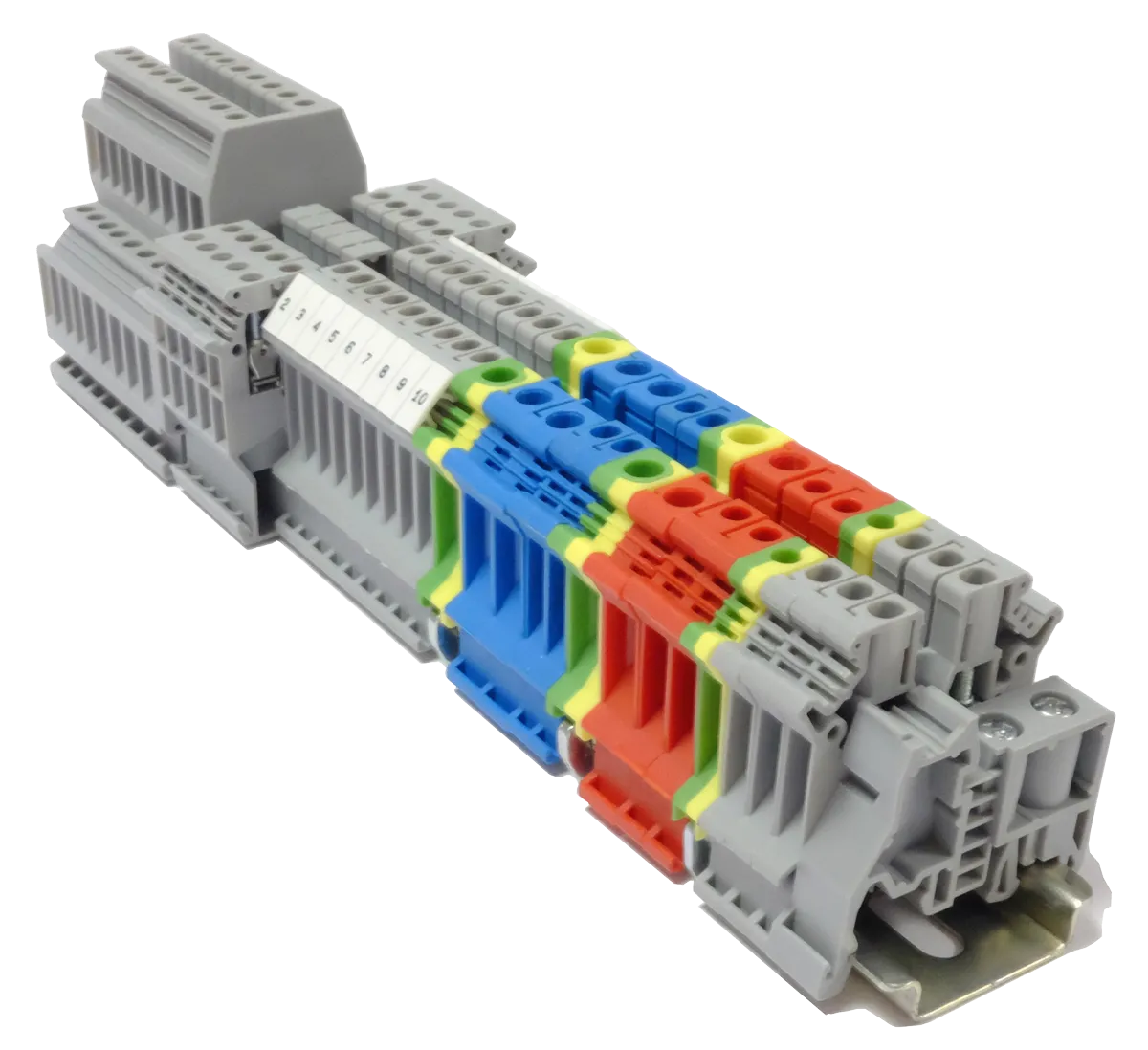

Винтовые клеммы MTU предназначены для упрощения подключения проводников в шкафах автоматизации, управления и распределения электроэнергии. Клеммы обеспечивают безопасное и надежное соединение проводников сечением от 2,5 до 10 мм2 между исполнительными механизмами и другими электротехническими компонентами. Применение клемм делает монтаж оборудования более наглядным и позволяет сэкономить на прокладке проводников.

Функциональные преимущества

Надежный контакт – гильза из стали с антикоррозийным покрытием предотвращает ослабление контакта в процессе эксплуатации.
Высокая электропроводность – электрическая соединительная шина из луженой латуни с насечками для увеличения пятна контакта.
Универсальное крепление – возможность установки на DIN-рейку 35 мм и G-образную рейку 32 мм.
Качественные материалы – корпус из полиамида PA66 обладает высокой диэлектрической прочностью, устойчив к воздействию масел, жиров, спиртов.
Надежное соединение – винты из стали с антикоррозийным покрытием позволяют создавать высокое усилие зажима провода.
Широкий ассортимент аксессуаров и маркировок.

Клеммы одноуровневые

Одноуровневые винтовые клеммы MTU – простой и удобный способ подключения устройств в шкафах автоматики. В ассортименте представлены клеммы серого, синего и красного цвета, что удобно для визуального распределения подключений по их назначению. Открытую токопроводящую часть клеммного ряда необходимо закрыть торцевой заглушкой. Одноуровневые клеммы имеют одинаковые габаритные размеры для всех сечений, кроме ширины, которая зависит от сечения выбираемого проводника.

	Артикул			Упаковка, шт. (кратность заказа)
Расчетное сечение	Серый	Синий	Красный	Упаковка, шт. (кратность заказа)
2,5 мм²	MTU-2.5	MTU-2.5BL	MTU-2.5RD	25
4 мм²	MTU-4	MTU-4BL	MTU-4RD	25
6 мм²	MTU-6	MTU-6BL	MTU-6RD	25
10 мм²	MTU-10	MTU-10BL	MTU-10RD	20

Технические характеристики

		MTU-2.5	MTU-4	MTU-6	MTU-10
Расчетное сечение	мм²	2,5	4	6	10
Расчетное напряжение / Номинальный ток	В/А	800 / 24	800 / 32	800 / 41	800 / 57
Длина×Ширина×Высота	мм	42,5×5,2×47	42,5×6,2×47	42,5×8,2×47	42,5×10,2×47
Диапазон сечений	AWG	20 - 12	20 - 10	16 - 8	16 - 6
Максимальный ток	А	32	41	57	76
Пиковое (импульсное) напряжение (изоляции)	кВ	8
Категория загрязненности		3
Стандарт		IEC 60947-7-1
Длина снятия изоляции	мм	8	8	10	10
Тип винтов		M2.5	M3	M4	M4
Момент затяжки мин/макс	Нм	0,6-0,8	0,6-0,8	1,5-1,8	1,5-1,8
Одножильное/ многожильное подключение	мм²	0,2…4 / 0,2…2,5	0,2…6 / 0,2…4	0,2…10 / 0,2…6	0,5…16 / 0,5…10
Многожильное подключение с наконечником НШВИ	мм²	0,2…1,5	0,2…2,5	0,2…6	0,5…10
Материал изоляции		PA66

Клеммы заземляющие

Заземляющие клеммы MTU обеспечивают заземление проводников благодаря контакту токоведущей шины с DIN-рейкой (при условии заземления монтажной пластины шкафа). Конструкция клемм не требует применения торцевых заглушек. Заземляющие клеммы надежно устанавливаются на DIN-рейке с помощью винта, что позволяет использовать их в качестве торцевых фиксаторов клеммного ряда.

	Артикул	Упаковка, шт. (кратность заказа)
Расчетное сечение	Зелено-желтый	Упаковка, шт. (кратность заказа)
2,5 мм²	MTU-2.5PE	25
4 мм²	MTU-4PE	25
6 мм²	MTU-6PE	25
10 мм²	MTU-10PE	20

Технические характеристики

		MTU-2.5PE	MTU-4PE	MTU-6PE	MTU-10PE
Расчетное сечение	мм2	82,5	4	6	10
Длина×Ширина×Высота	мм	42,5×5,2×47	42,5×6,2×47	42,5×8,2×47	42,5×10,2×47
Диапазон сечений	AWG	20 - 12	20 - 10	16 - 8	16 - 6
Пиковое (импульсное) напряжение (изоляции)	кВ	8
Категория загрязненности		3
Стандарт		IEC 60947-7-2
Длина снятия изоляции	мм	8	9	10	10
Тип винтов		M3	M3	M4	M4
Крепежный винт, тип		M2,5	M3	M4	M4
Момент затяжки крепежного винта мин/макс	Нм	0,5-0,6	0,6-0,8	1,5-1,8	1,5-1,8
Момент затяжки мин/макс	Нм	0,6 / 0,8	0,6 / 0,8	1,5 / 1,8	1,5 / 1,8
Одножильное/ многожильное подключение	мм2	0,2…4 /0,2…2,5	0,2…6 /0,2…4	0,2…10 /0,2…6	0,5…16 /0,5…10
Многожильное подключение с наконечником НШВИ	мм2	0,2…1,5	0,2…2,5	0,2…6	0,5…6
Материал изоляции		PA66

Клеммы многоуровневые

Многоуровневые винтовые клеммы MTU применяются в шкафах автоматики с высокой плотностью монтажа при ограниченном пространстве. Двухуровневые клеммы экономят до 50 % монтажного пространства на DIN-рейке по сравнению с одноуровневыми клеммами. Верхний уровень имеет канал для установки перемычек. Трехуровневые клеммы применяются для подключения трехпроводных датчиков и других исполнительных механизмов. Сигнал заводится на верхний уровень, питание разводится по нижним уровням при помощи перемычек.

	Артикул	Упаковка, шт. (кратность заказа)
Расчетное сечение	Серый	Упаковка, шт. (кратность заказа)
Двухуровневые клеммы
2,5 мм²	MTU-D2.5	20
4 мм²	MTU-D4	15
Трехуровневые клеммы
2,5 мм²	MTU-TR2.5	10

Технические характеристики

		MTU-D2.5	MTU-D4	MTU-TR2.5
Расчетное сечение	мм²	2,5	4	2,5
Расчетное напряжение / Номинальный ток	В/А	500 / 24	500 / 32	250 / 24
Длина×Высота×Ширина	мм	56,4×62×5,2	56,4×62×6,2	85×49×6
Диапазон сечений	AWG	20-12	20-10	20-12
Максимальный ток	А	32	41	24
Пиковое (импульсное) напряжение (изоляции)	кВ	6	6	4
Категория загрязненности		3
Стандарт		IEC 60947-7-1
Длина снятия изоляции	мм	8	8	7
Тип винтов		M3	M3	M2.5
Одножильное / многожильное подключение	мм²	0,2…4 /0,2…2,5	0,2…4 /0,2…2,5	0,5...4 /1,5...4
Многожильное подключение с наконечником НШВИ	мм²	0,25…1,5	0,25…2,5	0,5...2,5
Материал изоляции		PA66

Клеммы многовыводные

Многовыводные клеммы MTU применяются для разветвления токовых цепей. Данный тип удобен, когда к одной клемме необходимо подключить несколько проводников. В отличие от многоуровневых клемм данные клеммы имеют единую токопроводящую шину на 3 или 4 присоединения.

	Артикул	Упаковка, шт. (кратность заказа)
Расчетное сечение	Серый	Упаковка, шт. (кратность заказа)
Четырехпроводные клеммы
2,5 мм²	MTU-FO2.5	20
4 мм²	MTU-TO4	15
Трехпроводные клеммы
4 мм²	MTU-FO4	10

Технические характеристики

		MTU-FO2.5	MTU-FO4	MTU-TO4
Расчетное сечение	мм²	4	2,5	4
Расчетное напряжение / Номинальный ток	В/А	500 / 32	500 / 24	690 / 32
Длина×Высота×Ширина	мм	50,3×47,4×6,2	63,5×47×5,2	63,5×47×6,2
Диапазон сечений	AWG	20-10	20-12	20-12
Максимальный ток	А	41	32	41
Пиковое (импульсное) напряжение (изоляции)	кВ	8	8	8
Категория загрязненности		3
Стандарт		IEC 60947-7-1
Длина снятия изоляции	мм	8	8	8
Тип винтов		M3	M2.5	M3
Одножильное/ многожильное подключение	мм²	0,2…6 / 0,2…4	0,2…4 / 0,2…2,5	0,2…6 / 0,2…4
Многожильное подключение с наконечником НШВИ	мм²	0,25…2,5	0,25…1,5	0,25…2,5
Материал изоляции		PA66

Клеммы с держателем предохранителя

Клеммы MTU c держателем предохранителя применяются для защиты цепей управления и сигнализации от перегрузки и коротких замыканий. Модификации со светодиодной индикацией информируют о перегорании предохранителя. Клеммы не требуют применения торцевых заглушек.

Предохранитель не входит в комплект поставки.

		Артикул	Упаковка, шт. кратность заказа)
Расчетное сечение	Напряжение LED	Серый	Упаковка, шт. кратность заказа)
С индикацией
4 мм²	24 В	MTU-4F24	10
4 мм²	220 В	MTU-4F220	10
Без индикации
4 мм²	-	MTU-4F	10

Технические характеристики

		MTU-4F	MTU-4F24	MTU-4F220
Расчетное сечение	мм²	4	4	4
Расчетное напряжение / Номинальный ток	В/А	800/6,3	24/6,3	220/6,3
Длина×Высота×Ширина	мм	72,5×56,5×8,2	72,5×56,5×8,2	72,5×56,5×8,2
Диапазон сечений	AWG	20-10	20-10	20-10
Максимальный ток	А	6,3	6,3	6,3
Пиковое (импульсное) напряжение (изоляции)	кВ	6	6	6
Категория загрязненности		3	3	3
Стандарт		IEC 60947-7-1
Длина снятия изоляции	мм	11	11	11
Тип винтов		M3	M3	M3
Одножильное/ многожильное подключение	мм²	0,2…4 / 0,2…4	0,2…4 / 0,2…4	0,2…4 / 0,2…4
Многожильное подключение с наконечником НШВИ	мм²	0,2…4	0,2…4	0,2…4
Материал изоляции	PA66

* Предохранитель не входит в комплект поставки. Размер устанавливаемых предохранителей 5×20,5×25

Клеммы с ножевым размыкателем

Клеммы MTU с ножевым размыкателем применяются в цепях для оперативного и безопасного отключения нагрузки во время отладки или измерений. Не требуется отключение проводников, достаточно поднять рычаг размыкателя. Токоведущая часть клемм закрыта с двух сторон, применение заглушек не требуется.

Артикул

Упаковка, шт.

(кратность заказа)

Расчетное сечение

Серый

4 мм²

MTU-4KS

Технические характеристики

		MTU-4KS
Расчетное сечение	мм²	4
Расчетное напряжение / Номинальный ток	В/А	800/16
Длина×Высота×Ширина	мм	51×58,5×6,2
Диапазон сечений	AWG	20-10
Максимальный ток	А	16
Пиковое (импульсное) напряжение (изоляции)	кВ	8
Категория загрязненности		3
Стандарт		IEC 60947-7-1
Длина снятия изоляции	мм	8
Тип винтов		M3
Одножильное/ многожильное подключение	мм²	0,2…4 / 0,2…4
Многожильное подключение с наконечником НШВИ	мм²	0,5…2,5
Материал изоляции		PA66

Аксессуары

Блоки перемычек

Предназначены для распределения потенциала между клеммами. Устанавливаются в вертикальные пазы клемм. Блоки перемычек поставляются в упаковках по 10 штук, для трехуровневых клемм MTU-TR2.5 перемычки поставляются в упаковках по 5 штук.

	Артикул
Тип клемм	2 контакта	3 контакта	10 контактов
Клеммы сечением 2,5 мм²	MTU-J225	MTU-J325	MTU-J1025
Клеммы сечением 4 мм²	MTU-J24	MTU-J34	MTU-J104
Клеммы сечением 6 мм²	MTU-J26	MTU-J36	MTU-J106
Клеммы сечением 10 мм²	MTU-J210	MTU-J310	MTU-J1010
Трехуровневые клеммы MTU-TR2.5	-	-	MTU-J10S

Мостики гребенчатые

Предназначены для распределения потенциала между клеммами. Устанавливаются непосредственно в винтовой зажим сбоку. Мостики поставляются в упаковках по 10 штук.

	Артикул
Тип клемм	2 контакта	3 контакта
Клеммы сечением 2,5 мм²	MTU-B225	MTU-B325
Клеммы сечением 4 мм²	MTU-B24	MTU-B34
Клеммы сечением 6 мм²	MTU-B26	MTU-B36
Клеммы сечением 10 мм²	MTU-B210	MTU-B310
Трехуровневые клеммы MTU-TR2.5	-	-

Заглушки торцевые

Предназначены для закрытия токоведущей части винтовых клемм. Заглушки поставляются в упаковках по 20 штук.

	Артикул
Тип клемм	Серый	Синий
Клеммы сечением 2,5 мм²	MTU-P	MTU-PBL
Клеммы сечением 4 мм²
Клеммы сечением 6 мм²
Клеммы сечением 10 мм²
Трехуровневые клеммы MTU-TR2.5	MTU-PTR	-
Трехпроводные клеммы MTU-TO4	MTU-PTO	-
Четырехпроводные клеммы MTU-FO2.5/MTU-FO4	MTU-PFO	-

Торцевой фиксатор MTU-S1

Предназначен для фиксации клемм и других приборов, установленных на DIN-рейке. Минимальная кратность отгрузки фиксаторов 20 штук.

Держатель маркировки MTU-S2

Предназначен для визуальной маркировки клеммного ряда. Держатель устанавливается на фиксатор MTU-S1. Держатели поставляются в упаковках по 10 штук.

Разделитель полюсов MTU-C

Предназначен для разделения смежно установленных блоков перемычек MTU-J. Разделители поставляются в упаковках по 25 штук.

Держатели DIN-рейки MTEC-HD75

Предназначены для установки DIN-рейки под углом 45 градусов, что облегчает монтаж установленных на нее клемм и приборов. Держатели поставляются в упаковках по 10 штук.

Маркировка винтовых клемм

Маркировка предназначена для удобства визуализации подключения проводников к клеммам. Доступны варианты пустой маркировки, а также маркировка с символами и цифрами. "Маркировка поставляется в упаковках по 10 лент, каждая лента состоит из 10 маркировочных пластин.

Маркировка	Для клемм MTU сечением 2,5 мм²	Для клемм MTU сечением 4 мм²	Для клемм MTU сечением 6 мм^2*	Для клемм MTU сечением 10 мм²
Ширина	5 мм	6 мм	8 мм	10 мм
Символы	Артикул
Пустая	MTU-2.5MC	MTU-4MC	MTU-6MC	MTU-10MC
L1, L2,L3, N, PE	MTU-2.5ML	MTU-4ML	MTU-6ML	MTU-10ML
1 - 10	MTU-2.5M110	MTU-4M110	MTU-6M110	MTU-10M110
11 - 20	MTU-2.5M1120	MTU-4M1120	MTU-6M1120	MTU-10M1120
21 - 30	MTU-2.5M2130	MTU-4M2130	MTU-6M2130	MTU-10M2130
31 - 40	MTU-2.5M3140	MTU-4M3140	MTU-6M3140	MTU-10M3140
41 - 50	MTU-2.5M4150	MTU-4M4150	MTU-6M4150	MTU-10M4150
51 - 60	MTU-2.5M5160	MTU-4M5160	MTU-6M5160	MTU-10M5160
61 - 70	MTU-2.5M6170	MTU-4M6170	MTU-6M6170	MTU-10M6170
71 - 80	MTU-2.5M7180	MTU-4M7180	MTU-6M7180	MTU-10M7180
81 - 90	MTU-2.5M8190	MTU-4M8190	MTU-6M8190	MTU-10M8190
91 - 100	MTU-2.5M91100	MTU-4M91100	MTU-6M91100	MTU-10M91100
101 - 200	MTU-2.5M101200	MTU-4M101200	MTU-6M101200	MTU-10M101200
201 - 300	MTU-2.5M201300	MTU-4M201300	MTU-6M201300	MTU-10M201300
Маркировка MTU-6 подходит для клемм с держателем предохранителя MTU-4F, MTU-4F24, MTU-4F220 Для трехуровневых клемм MTU-TR2.5 применяется маркировка MTU-2.5MCTR
